DIP(SOP)23 產品介紹

DIP(SOP)23 IPM主要針對400W功率以下應用,針對需求量大、對成本敏感、要求結構緊湊、高能效的市場尤其合適。

芯能該封裝產品系列齊全,除兼容進口品牌的500V/2A和500V/5A規格外,芯能在該封裝基礎上還創新性地內置高功率密度的IGBT,并將絕緣層厚度和導熱系數進行優化,推出XNS50660,該產品實現了功率密度高、散熱性能好,可將應用功率擴展至100W-300W范圍。憑借優越的性價比,XNS50660A*(A*S)現已被廣泛應用于空調室外風機、油煙機、熱水循環泵、洗等小功率風機和水泵中。



DIP(SOP)23 IPM特點與優勢:

一、高功率密度:

  • 搭載芯能FST(Field stop + Trench)IGBT,兼具更低的飽和壓降和更快的開關速度;
  • 功率密度比國內主流平面工藝大40%,能夠在DIP23封裝中內置高達6A的IGBT;

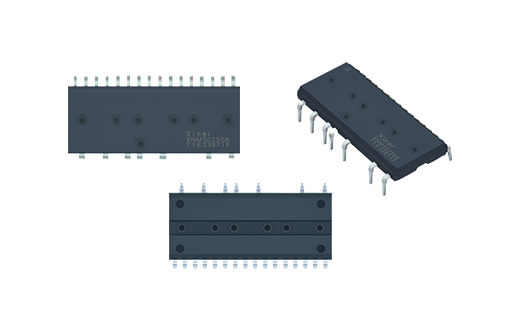

  • 12*29mm超小型封裝,可安裝散熱器,支持到300W應用;

芯能DIP(SOP)23 IPM尺寸

二、高集成度:
  • 集成18顆芯片,3顆自舉二極管、6顆IGBT、6顆FRD、3顆驅動IC;

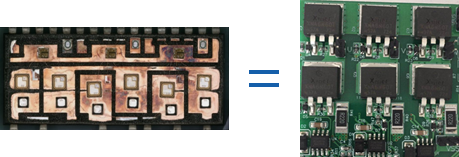

  • 1顆IPM可替代30多顆分離器件;

三、高設計自由度:

  • 提供兩種溫度輸出方案(熱敏電阻NTC和溫度電壓VTS),DIP23封裝和產品功能兼容進口品牌,可直接替換。
  • 相同封裝還有2A和5A MOS產品,使用一塊板子即可覆蓋更多功率范圍。
  • 提供評估板供測試評估,也可提供整體應用方案

評估板

DIP(SOP)23
產品參數
產品型號 電壓
(V)
電流
(A)
絕緣耐壓
(KV)
優化
開關
(KHz)
器件 推薦功率
(W)
熱接口 自舉
二極管
欠壓
保護
過流
保護
溫度
輸出
互鎖 RDS(on)(Typ)
(Ω)
VF
(Typ)
(V)
Rth
(j-c)(Max)
(℃/W)
VCE
(SAT)(Typ)
(V)
XNM50360ABS 600 3 1.5 20 MOSFET 120 塑料 VOT 3 1.5 10
XNM50350ATS 500 3 1.5 20 MOSFET 120 塑料 NTC 2.6 1.5 6.8
XNM50550ATS 500 5 1.5 20 MOSFET 180 塑料 NTC 2 1.5 6
XNS50360AT(S) 600 3 1.5 20 IGBT 150 塑料 NTC 2 1.5 6.5
XNS50360AB(S) 600 3 1.5 20 IGBT 150 塑料 VOT 2 1.5 6.5
XNS50660AT(S) 600 6 1.5 20 IGBT 200 塑料 NTC 2.1 1.7 5.5
XNS50660AB(S) 600 6 1.5 20 IGBT 200 塑料 VOT 2.1 1.7 5.5
