產品中心Product

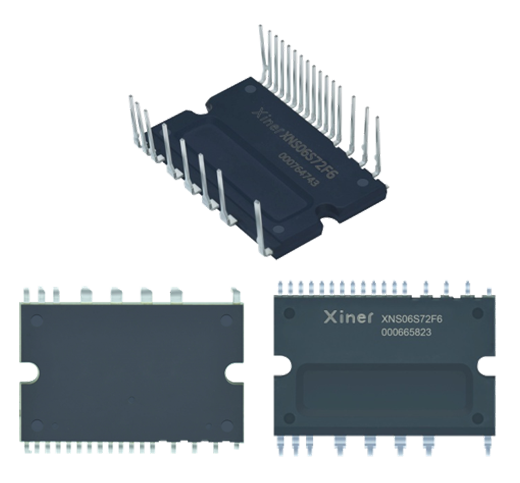

DIP25 產品介紹

芯能DIP25完全兼容某進口品牌Super Mini系列IPM,直接采用塑料做熱接口帶來高性價比。該封裝電流規格齊全,便于客戶系列化產品的設計。目前該產品已經廣泛應用于伺服驅動器、變頻器、電梯門機、變頻空調等市場。


DIP25 IPM特點和優勢

  • 應用簡單,完全兼容進口品牌,直接替換,節省研發投入;
  • 采用塑料做熱接口,提高性價比和絕緣電壓;而且溫升特性更好;
    -IGBT芯片裕量更大,芯能產品IGBT晶圓比競品大15%。
    -引線框架更厚,銅厚達到0.5mm,比競品高20%。
    -采用更大噸位的模壓機提高接觸面平整度。
  • 內置SOI工藝的HVIC, 保護功能完善;
    -采用英飛凌驅動IC,代表目前業界最先進的驅動控制水平。
    -自帶死區控制,且短路保護時同時關斷6個IGBT,安全性高。
  • 測試數據齊全,市場應用成熟;
    -除晶圓流片和封裝測試外,芯能對每顆出廠產品進行全檢,確保產品品質。
    -高短路耐量,每一顆都通過10uS短路測試(400V/15V/150℃)。
  • 產品系列齊全,便于客戶拓展功率段;
    -該封裝包含6A、15A、24A和35A四款產品,便于客戶選擇。
    -35A產品采用DBC工藝,進一步降低熱阻。

DIP25
產品參數
產品型號 電壓
(V)
電流
(A)
絕緣耐壓
(KV)
優化
開關
(KHz)
器件 推薦功率
(W)
熱接口 自舉
二極管
欠壓
保護
過流
保護
溫度
輸出
互鎖 RDS(on)(Typ)
(Ω)
VF
(Typ)
(V)
Rth
(j-c)(Max)
(℃/W)
VCE
(SAT)(Typ)
(V)
XNS06S72F6 600 6 1.5 20 IGBT 400 塑料 NTC 2 1.5 5.3
XNS08S72F6 600 8 1.5 20 IGBT 800 塑料 NTC 1.8 1.7 5
XNS06S73E6 600 6 1.5 20 IGBT 600 DBC VOT 2.1 1.4 3.5
XNS10S73E6 600 10 1.5 20 IGBT 1000 DBC VOT 1.9 1.7 3.1
XNS15S73E6 600 15 1.5 20 IGBT 1500 DBC VOT 1.7 2 2
XNS20S73E6 600 20 1.5 20 IGBT 2000 DBC VOT 1.8 1.5 1.9
XNS30S73E6 600 30 1.5 20 IGBT 3000 DBC VOT 2 2.1 1.5
