摘要
為應對全球變暖和環境污染，節能減排已成為國際上的共識。中國承諾在2020年之前將碳排放量降低40%至45%，國家的第十一個五年計劃提出能源消耗的需求要降低20%，所以節約能源勢在必行。風機是耗電大戶，由于歷史的原因，國內的絕大部分風機效率不高。結合本公司資源針對性開發一款無位置無刷風機控制器。
此產品為我公司面向AC220V、50/60HZ電網輸入，低功率的工業風機控制器，輸出330~600W，可以根據客戶需求調整功率器件及輸出功率段，以下以330W進行控制器的相關參數展示。
控制器基本參數
| 分類 | 技術指標 | 規格參數 |
|---|---|---|
|
電控 參數 |
適應電機 | 無刷電機 |
| 輸入電壓范圍 | AC 180V~280V | |
| 輸入電壓頻率 | 50/60HZ | |
| 輸出額定功率 | 330W | |
| 冷卻方式 | 自然冷卻 |

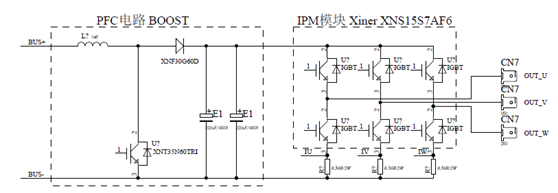

控制器拓?fù)?/span>
關鍵功率器件
● 600V-15A三相IGBT模塊，集成柵極驅動和保護控制IC ；
● 單接地電源供電；

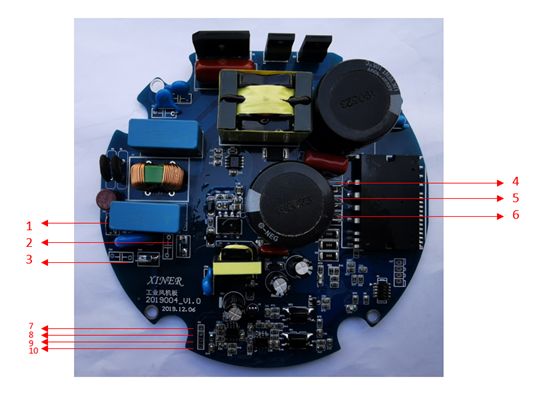

控制器實物
|
端子 |
信號 |
信號功能說明 |
信號功能說明 |
|
1 |
N |
電網輸入 |
輸入狀態 |
|
2 |
L |
電網輸入 |
|
|
3 |
大地 |
機殼及大地 |
|
|
4 |
U |
輸出控制 |
輸出電機控制 |
|
5 |
V |
輸出控制 |
|
|
6 |
W |
輸出控制 |
|
|
7 |
+8V電源 |
控制端電源 |
外部速度控制 |
|
8 |
速度反饋 |
速度反饋 |
|
|
9 |
速度控制 |
外部速度控制 |
|
|
10 |
地 |
控制端地 |
|
|
控制器尺寸長寬高：137mm*132mm*75mm |
|||

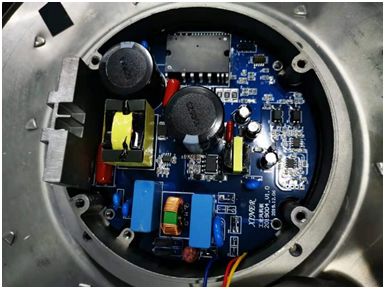

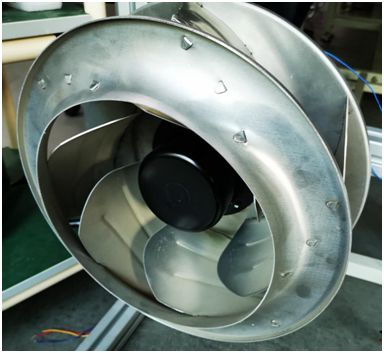

控制器整機裝配圖
測試表現

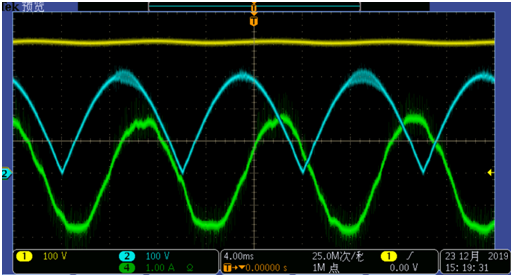

經過測試PFC工作正常，逆變表現良好，并經過20天的老化測試，系統穩定。
