到目前為止，所有的IGBT設計都有一個共同點平面柵極結構。這種形狀的柵極形成一個前文所述的JFET結構，以及發射極區軟弱的電導調制效應。對于平面柵極的IGBT,載流子的濃度從集電極到發射極之間逐步降低。新一代IGBT的設計目標是保持載流子濃度均勻分布，最好是逐步增加，這樣可以進一步降低通態損耗，而不會影響拖尾電流和關斷損耗，從而導致溝槽型柵極結構的出現。

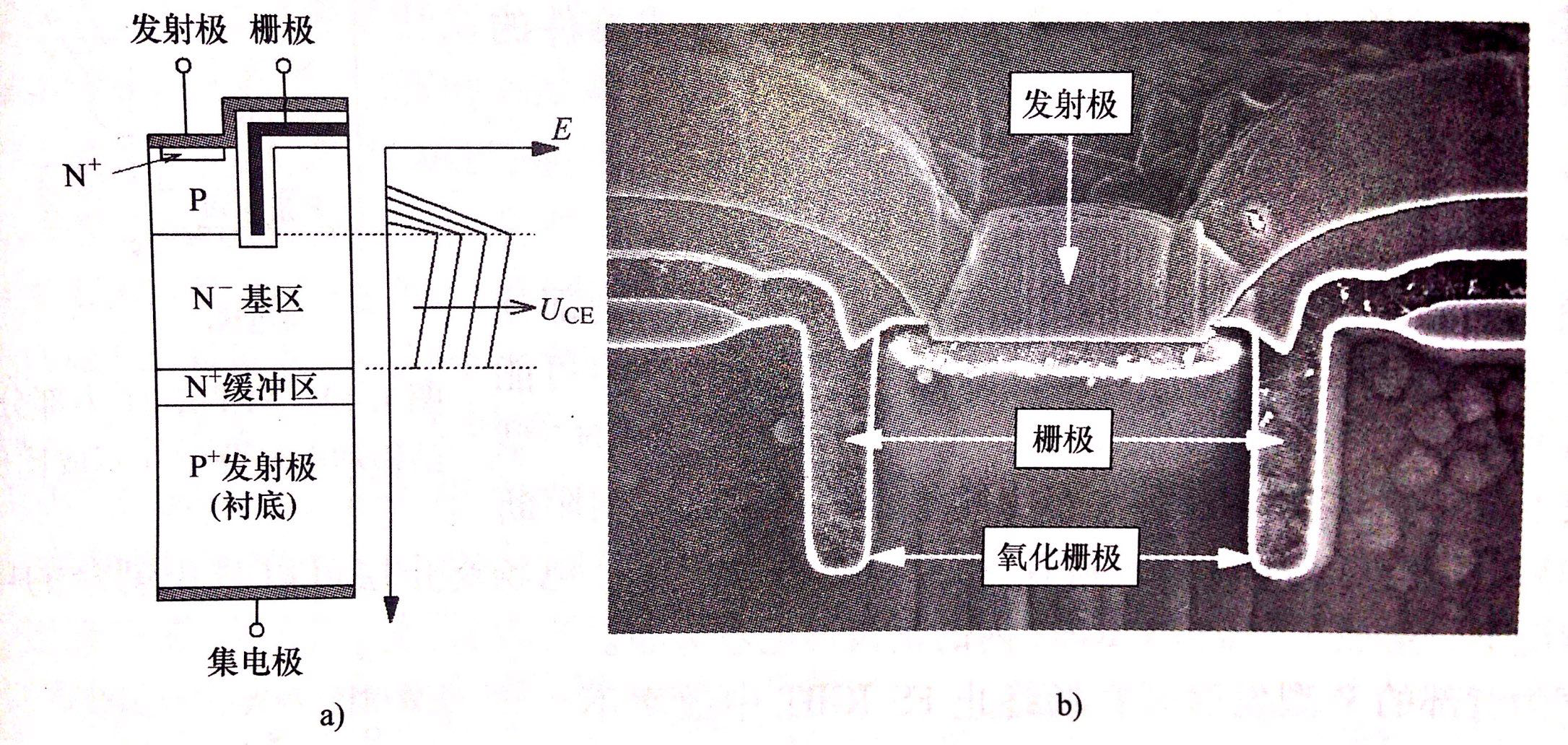

圖1a給出了基于PT IGBT原理的溝槽柵IGBT內部結構和電場分布圖，而圖1b是通過電子掃描顯微鏡拍攝的溝槽柵極結構的放大圖。這種結構與普通的平面柵極結構的主要區別在于，當IGBT開通時，P型發射區的反型溝道是垂直的而不是橫向的，這就意味著不存在JFET效應。由于大量電子的注入，發射區附近的電導調制效率很高。

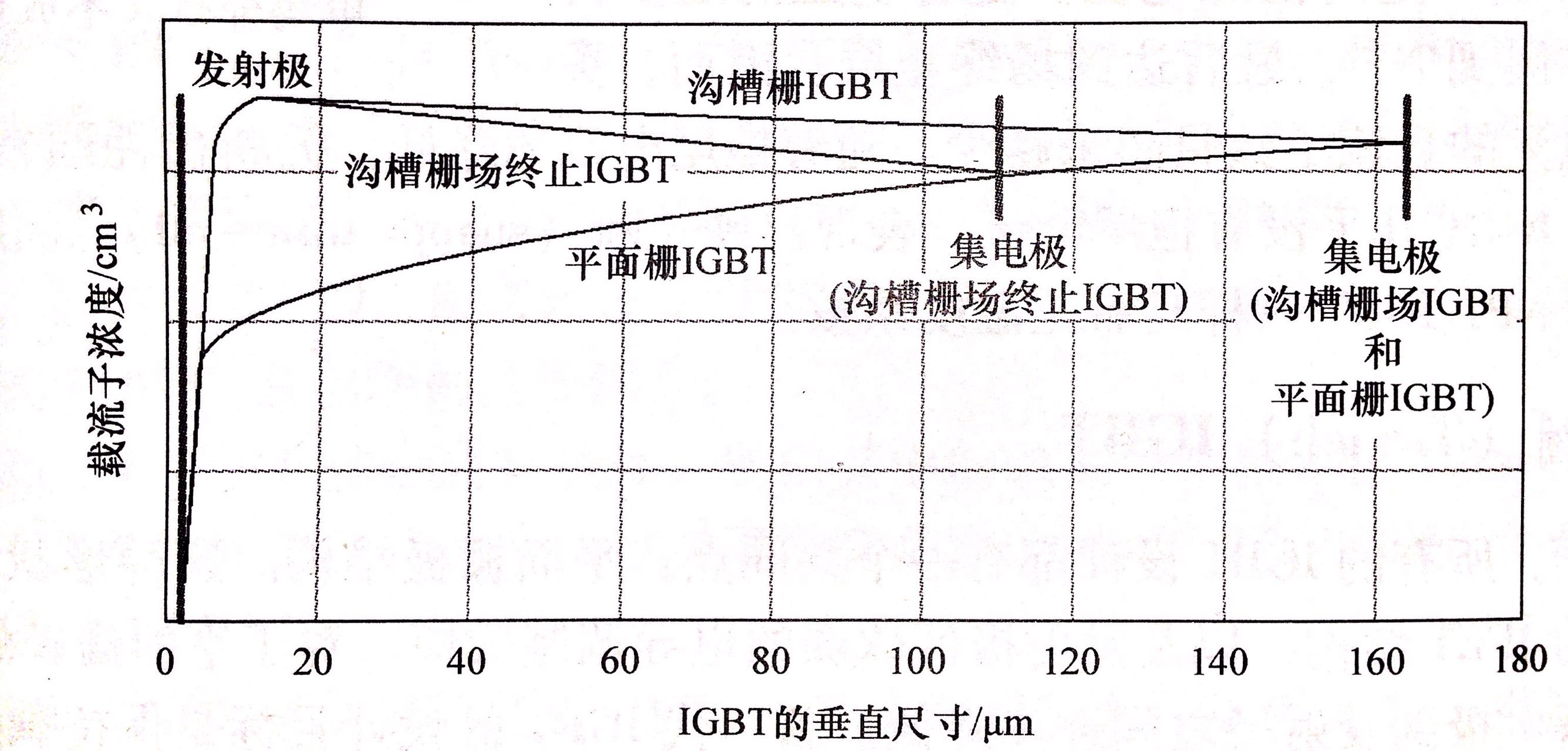

所有這些都對載流子的濃度產生積極影響。作為比較，圖2給出了溝槽柵和平面柵結構IGBT內部載流子濃度比較。非常明顯，從集電極到發射極，溝槽柵IGBT的載流子濃度是逐步升高的，而平面IGBT則相反。發射區載流子濃度的設計與很多因素相關，其中包括IGBT元胞的尺寸和他們之間的距離，這樣就使得載流子濃度的調整有無限多的可能。然而應該牢記的是，更高的載流子濃度有利于降低通態損耗；另一方面，載流子越少，越有利于降低關斷損耗。事實證明，內部均勻的或者略微遞增的載流子濃度有利于平衡溝槽柵IGBT的靜態和動態損耗。

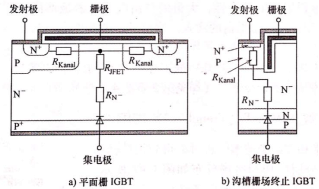

根據圖3所示的簡化電路圖，IGBT內部的電壓降可表示為：
UCEsat=UEmitter-Drain+UDrain-Collector(1)
UEmitter-Drain表示IGBT的發射極和等效MOSFET漏極的電壓，UDrain-Collector表示漏極到集電極之間的電壓?？梢酝ㄟ^增加每個IGBT導電溝道的寬度來降低UEmitter-Drain。相比于平面柵IGBT，溝槽柵IGBT垂直結構的導電溝道更有利于設計緊湊的元胞。即在同等芯片面積上可以制作更多的IGBT元胞，從而增加導電溝道的寬度。另外，UEmitter-Drain可以通過消除JFET效應的方法進一步降低。采取這些方法，可以消除UCEsat中UEmitter-Drain分量。也就是說，對于現代的IGBT，飽和壓降主要由UDrain-Collector決定。
增加導電溝道的寬度有利于電導率上升，但是也有它的缺點：較寬的導電溝道會增加IGBT短路時的電流。最不利的情況就是，短路電流可能會很大，以至于非常短時間內就損壞IGBT。為了使得IGBT具有10μs的短路能力(給定的測試條件下)，需要非常小心地設計溝道寬度及相鄰的元胞。為此需要平衡元胞的尺寸和間距，或者不要把所有的柵極接到公共柵極，而是把一些單元的柵極和發射極直接短路。后者稱為插入合并單元工藝(Plugged Cell Merged,PCM)。平面柵IGBT和溝槽柵IGBT結構如圖4所示。
